Suspensions, attaches et raccordement

Suspensions au plafond

Câble

Métaux : inox, galvanisé ou gainé.

S’utilise avec :

– Mousquetons : inox, galvanisé ou plastique

– Anneaux fendus : plastique

Coupé à la longueur selon le chantier.

Câble sur touret

Câble coupé à la demande

Câble gainé

Profilé plastique avec jonc vue oblique

Profilé plastique avec jonc vue de face

Profilé plastique avec anneau coulissant et anneau fendu vue oblique

Profilé plastique avec anneau coulissant et anneau fendu vue de côté

Profilé plastique

S’utilise avec :

– Jonc : plastique ( diamètres standards : 6, 9 et 13mm, autres diamètres nous consulter)

– Anneaux coulissants : plastique (avec anneaux fendus ou mousquetons en plastique)

Longueur : 3 et 4 mètres.

Rail

Métaux : inox, galvanisé ou aluminium.

S’utilise avec :

– Roulettes : plastique

Modèle : horizontal ou vertical

Longueur : 3 et 4 mètres.

Rail horizontal vue oblique

Rail horizontal vue de face

Rail horizontal vue de dessous

Rail horizontal avec roulette

Rail vertical

Accessoires de montage pour suspension au plafond par câble

Ridoir inox

Ridoir galvanisé

Ridoir

Matériaux : inox ou galvanisé

Serre câble

Matériaux : inox ou galvanisé

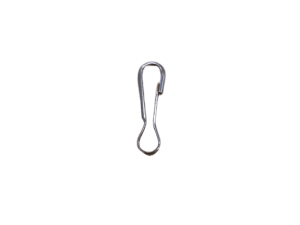

Mousqueton

Matériaux : inox ou galvanisé

Attaches (lien entre la gaine et la suspension)

Tresse fixe

S’utilise avec :

– Mousquetons : inox, galvanisé ou plastique.

– Anneaux fendus : plastique.

Attache fixe : longueur standard 6,5 centimètres , ou possibilité de longueur d’attache fixe à la demande.

Ces attaches sont utilisées uniquement sur des gaines de conception en tissu polyester.

Tresse fixe avec mousqueton plastique

Tresse fixe avec anneau fendu

Tresse réglable avec mousqueton plastique

Tresse réglable avec anneau fendu

Tresse réglable avec mousqueton acier

Tresse réglable

S’utilise avec :

– Mousquetons : inox, galvanisé ou plastique.

– Anneaux fendus : plastique.

Ces attaches permettent de régler la distance entre la gaine et le câble à votre guise, et sont utilisées uniquement sur des gaines de conception en tissu polyester.

Crête avec jonc

Uniquement avec profilé plastique.

Crête avec jonc vue oblique

Crête avec jonc vue de face

Profilé plastique avec jonc vue oblique

Crête avec œillets

Crête avec œillets, suspension par roulettes, insérée dans rail horizontal

Crête avec oeillets, suspension par anneaux fendus et anneaux coulissants, insérée dans profilé plastique

Crête avec oeillets

Si utilisé avec rails :

Roulettes : plastique.

Si utilisé avec profilé plastique ou avec câble :

– Mousquetons : inox ou galvanisé.

– Anneaux fendus : plastique.

Raccordements

Sangle

Ces sangles permettent d’assurer le serrage, au travers de passants, de la gaine sur la pièce acier de votre machine.

Avec fermoir inox ou bichromaté

Fermeture à glissière

Les fermetures à glissière permettent le raccordement entre les trançons.

Bande velcro

Les bandes velcro permettent le raccordement entre les trançons.

Pièces détachées

Fermoir pour sangle (cliquet)

Matériaux : inox ou bichromaté

Mousqueton inox

Mousqueton galvanisé

Mousqueton plastique

Anneau coulissant plastique

Roulette plastique
